單模和多模光纖的區别

作者:閃電  來源:本站  發表時間:2019-06-05 21:35:30   浏覽:
一般來說,有兩種光纖:支持的多種傳播路徑或橫向模式的光纖被稱為多模光纖(MMF),而支持單一模式的被稱為單模光纖(SMF)。但它們之間有什麽區别呢?閱讀這篇文章将有助于你得到答案。

一、什麽是單模光纖?

在光纖通信中,單模光纖(SMF)是一種在橫向模式直接傳輸光信号的光纖。單模光纖運行在100M/s或1 G/s的數據速率,傳輸距離都可以達到至少5公裏。通常情況下,單模光纖用于遠程信号傳輸。



二、什麽是多模光纖?

多模光纖(MMF)主要用于短距離的光纖通信,如在建築物內或校園裏。典型的傳輸速度是100M/s,傳輸距離可達2km(100BASE-FX),1 G/s可達1000m,10 G/s可達550m。有兩種類型的折射率:漸變折射率和階躍折射率。



三、單模、多模光纖有何區别?

1、核心直徑

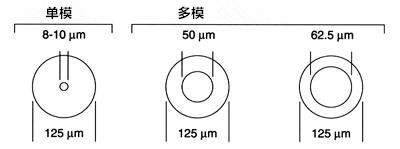

多模和單模光纖之間的主要區别是,前者具有更大的直徑,通常是50或62.5µm的纖芯直徑,而典型的單模光纖是8和10µm的纖芯直徑,兩者的包層直徑都為125µm。



2、光源

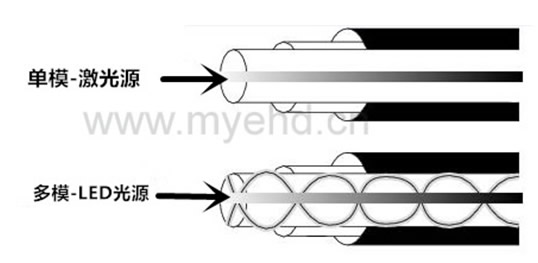

通常激光器和LED都作為光源。激光光源明顯比LED光源更昂貴,因為它産生的光,可以精确地控制,并具有高的功率。而LED光源産生的光較分散(許多模式的光),這些光源多使用于多模光纖跳線。同時激光光源(産生接近單一模式的光)通常用于單模光纖跳線。



3、帶寬

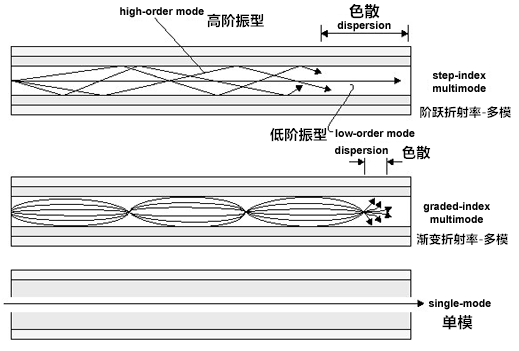

由于多模光纖比單模光纖具有更大的纖芯尺寸,它支持多個傳輸模式。此外,像多模光纖一樣,單模光纖也表現出由多個空間模式引起的模态色散,但單模光纖的模态色散小于多模光纖。因為這些原因,單模光纖比多模光纖具有一個更高的帶寬。

4、護套顔色

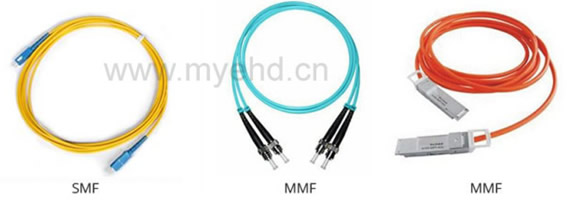

護套的顔色有時被用來區分多模光纖跳線和多模光纖跳線。根據TIA-598C标準定義,非軍事用途,單模光纖采用黃色外護套,且多模光纖采用橙色或水綠色外護套。根據不同的類型,一些廠商使用紫色來區分高性能OM4光纖和其他類型光纖。



5、模态色散

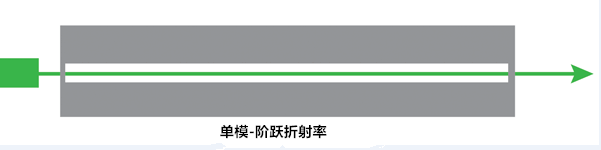

LED光源有時用于多模光纖,去創造不同的速度傳播的一系列波長。這将導緻多模态色散,它限制了多模光纖跳線的有效傳輸距離。與之相反,用于驅動單模光纖的激光器産生一個單一波長的光。因此,它的模态色散遠小于多模光纖。由于模态色散,多模光纖比單模光纖具有更高的脈沖擴展速率,限制了多模光纖的信息傳輸容量。



6、價格

對于多模光纖可以支持多個光模式,它的價格高于單模光纖。但在設備方面,由于單模光纖通常采用固态激光二極管,因此,單模光纖的設備比多模光纖的設備更昂貴。因此,使用多模光纖的成本遠小于使用單模光纖的成本。

四、應該選擇什麽樣的光纖?

對被覆蓋的傳輸距離以及整體預算的考慮,如果距離不到幾英裏,多模光纖将工作良好,傳輸系統的成本(發射器和接收器)将在3300元至5300元不等。如果被覆蓋的距離超過6-10公裏,應選擇單模光纖,但由于激光二極管的成本增加,傳輸系統的成本通常會超過6700元。
